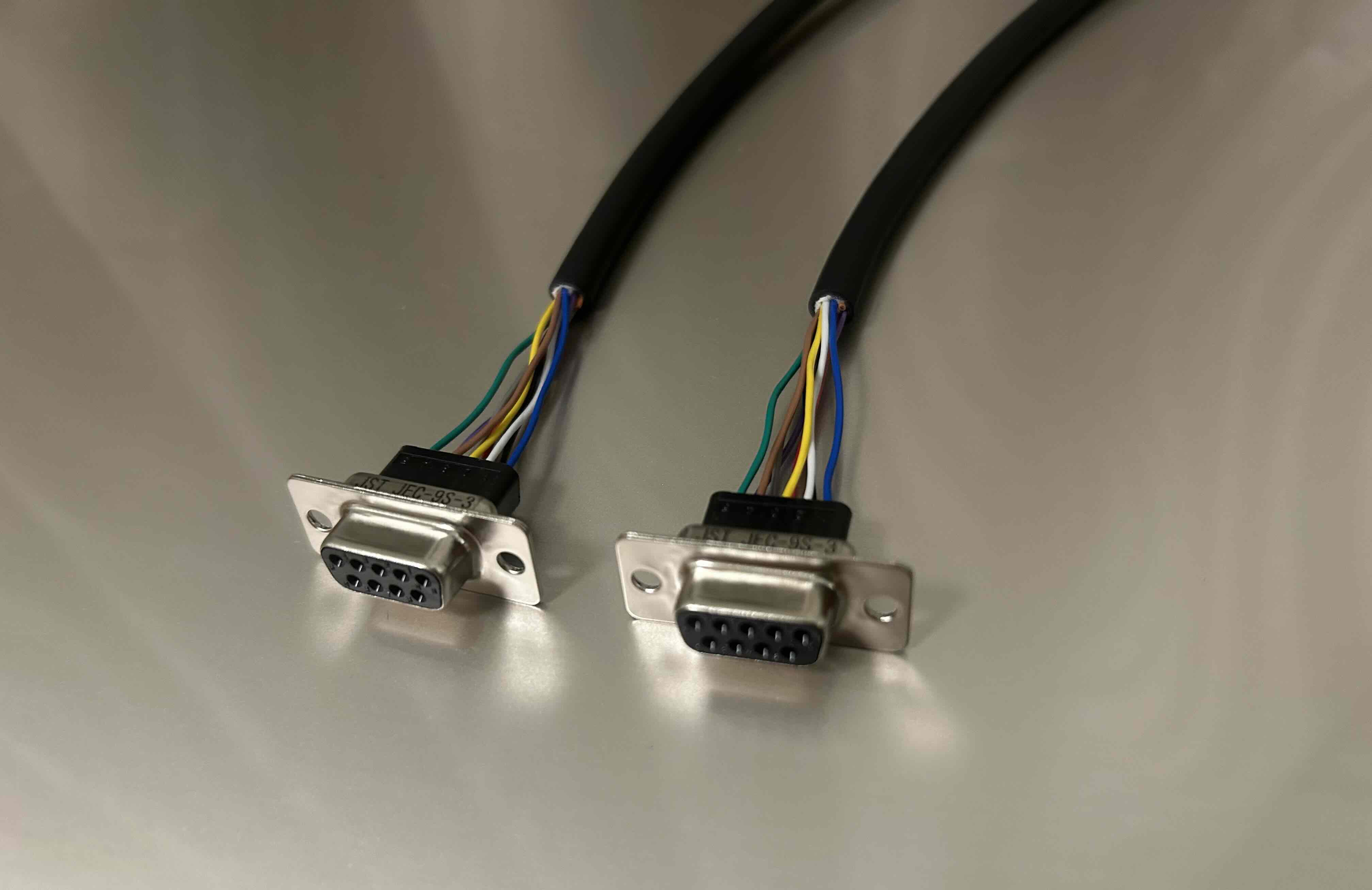

●耐油、難燃、柔軟性のあるロボットワイヤーハーネスケーブル、UL2464ケーブルを使用した両側にDsub 9pin メスコネクタを取り付けたDsubコネクタロボットケーブルです。
●結線は全て 同一ピン番号どうしの全線ストレート結線 です。
●屈曲（首振り屈曲）～2000万回、摺動～1億回、捻回（ねじり屈曲）～2000万回の屈曲性能を有するロボットケーブルを使用しています。
●電線には、細径ロボットケーブルを使用しており、柔軟性、取り回しもしやすいのが特徴です。
●FA機器内部の可動部、ケーブルキャリヤ内、ティーチペンダント接続部、摺動屈曲、首振り屈曲、ねじり箇所に最適なロボットケーブルです。
●柔軟性があり、限られたスペースの中で、電線に負荷をかけずに配線可能なワイヤーハーネスです。
●すずめっき軟銅 編組 構造で、かつツイストペア芯線の電線（UL2464、AWG25、シールド無し）を採用
●耐油柔軟性ビニルシース材を採用。
●定格 300V 80℃ 仕上がり外径 6.1ｍｍ VW-1 のケーブルを使用。
●色は、手垢、汚れが気にならない、艶消しブラックを採用。
●コネクタには、日本圧着端子製造社製(JST)のメスコネクタ【JEC-9S-3】を採用しています。（寸法図JST社より引用）
【ご注意】
●このケーブルは、シールドケーブルではありません（シールド無し）商品です。
●このケーブル商品には、コネクタフードが付属していません。
●このケーブル商品には、コネクタの寸法および構造上、一部メーカーのコネクタフードが取付できませんのでご注意願います。
●推奨するコネクタフードは、下記になります。お客様にて別途ご購入お願いいたします。
■ヒロセ電機（株）
https://www.hirose.com/ja/product/p/CL0211-0309-9-10
図面 HDE-CTH(10) M2.6 ロングネジ
図面 HDE-CTH(10) M2.6 ショートネジ
図面 HDE-CTH1（440）(10) ♯4/40ネジ ロングネジ
図面 HDE-CTH1（440）(10) ♯4/40 ショートネジ
■オムロン（株）
https://www.fa.omron.co.jp/products/family/2929/itemlist/
XM2S-0911 M2.6
XM2S-0913 ♯440
※寸法、写真等は、各メーカー、協力工場HP引用
■下記当社サイトで販売しております。
★RoHS2指令対応品★
■50本～大幅値引きあり！！
全体イメージ図面
結線図面
★RoHS2指令対応品★
