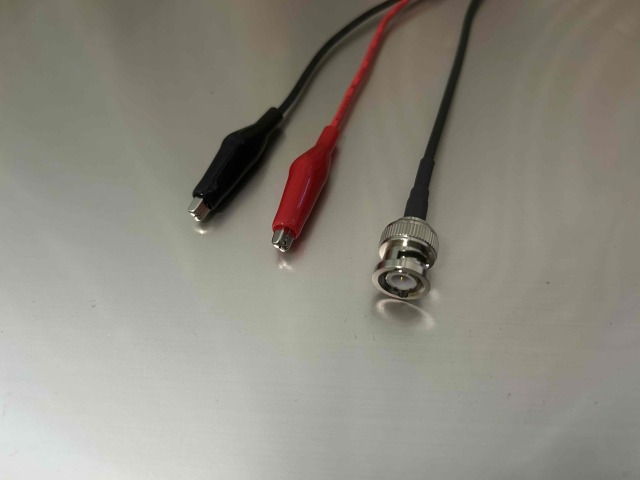

●片側にプラグのBNCコネクタを取り付け、もう片側は赤と黒のリード線で分岐したBNCコネクタハーネスケーブルです。
●リード線の先端は「3Aタイプのワニ口クリップ」となります。
●細径(直径約3.2)でインピーダンス50オームの同軸ケーブル1.5D-2V相当 JIS規格 C 3102を使用しています。
●ケーブル単体では、架橋ポリエチレンの絶縁体、-40℃~105℃のシース、ケーブルの使用温度範囲は、-40℃~90℃のケーブルを使用しています。

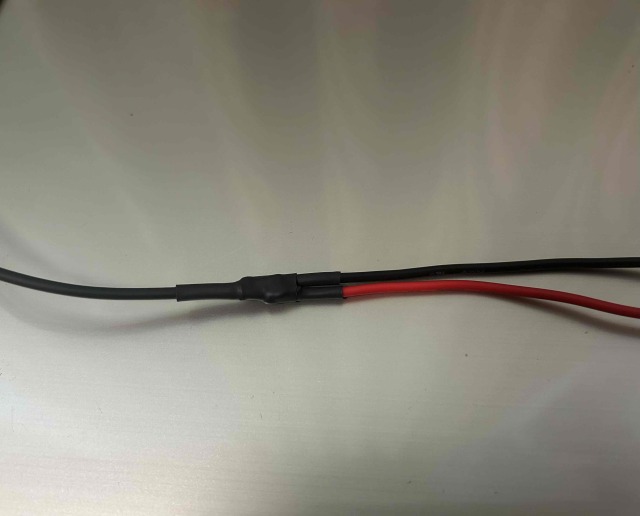

●分岐箇所はモールド樹脂固定でなく、収縮チューブ固定となります。(使用用途、使用上問題ありません。)
●同軸コネクタの中心端子は、高い導電性能と錆などの経時変化の少ない「金メッキ」コンタクトとなっております。
●掲載ない長さ違いの商品は、特注にて製作可能です。
【ご注意】
◆当該商品には3Aタイプのワニ口クリップを使用しておりますが、電線の1.5D-2V相当 JIS規格 C 3102の定格は2A/30Vまでとなっておりますので、この電線の定格以上の電気信号は伝送しないでください。
◆当ハーネスは主に高周波信号の伝送やその他の計測制御用途向けの同軸ケーブルで、インピーダンスは50オームです。映像信号や音声信号を伝送する用途では、インピーダンスは75オームの同軸ケーブルをご利用ください。当ハーネスは映像信号や音声信号を伝送する用途向けでは動作保証しておりませんので、ご注意ください。
◆当ハーネスの動作保証可能な最大長さは30mまでです。
★RoHS2指令対応品★

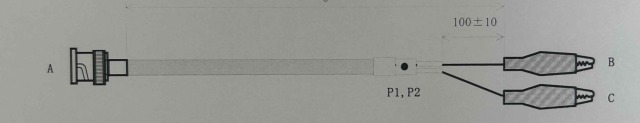

全体イメージ図面

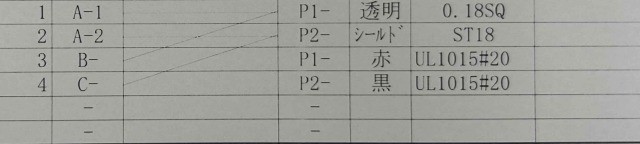

結線図面
