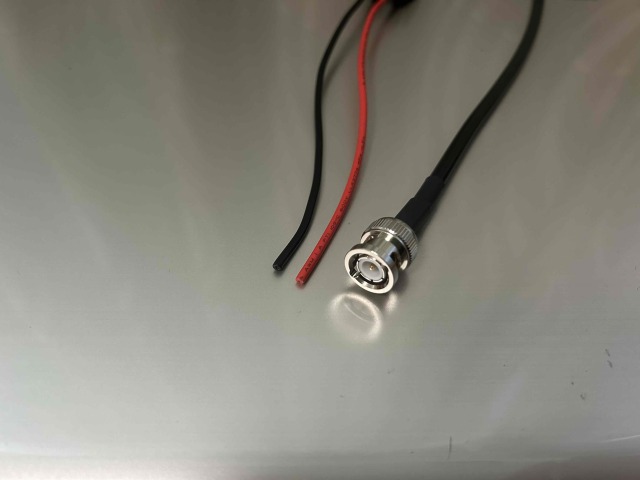

●片側にプラグのBNCコネクタを取り付け、もう片側は赤と黒のリード線で分岐したBNCコネクタケーブルです。
●リード線の先端は「無加工切り落としタイプ」となります。
●同軸ケーブルには、インピーダンス50オームの同軸ケーブル RG58A/U(MIL規格 MIL-C-17規格)同軸ケーブルを使用しています。

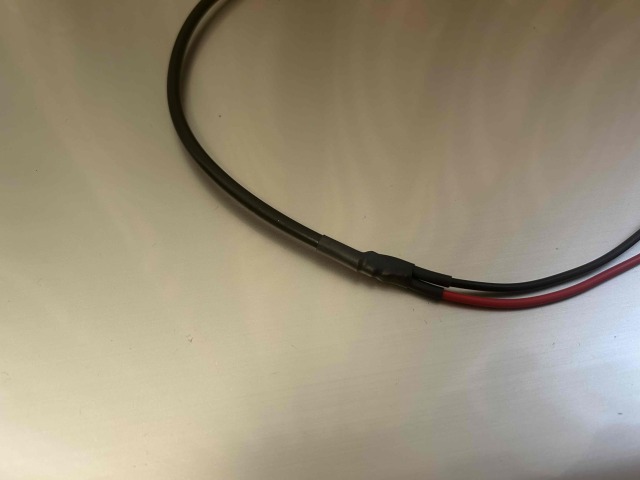

●分岐箇所はモールド樹脂固定でなく、収縮チューブ固定となります。(使用用途、使用上問題ありません。)
●同軸コネクタの中心端子は、高い導電性能と錆などの経時変化の少ない「金メッキ」コンタクトとなっております。
●掲載ない長さ違いの商品は、特注にて製作可能です。
【ご注意】
◆当ケーブルは主に高周波信号の伝送やその他の計測制御用途向けの同軸ケーブルで、インピーダンスは50オームです。映像信号や音声信号を伝送する用途では、インピーダンスは75オームの同軸ケーブルをご利用ください。当ケーブルは映像信号や音声信号を伝送する用途向けでは動作保証しておりませんので、ご注意ください。
◆当ケーブルの動作保証可能な最大長さは100mまでです。
★RoHS2指令対応品★
全体イメージ図面

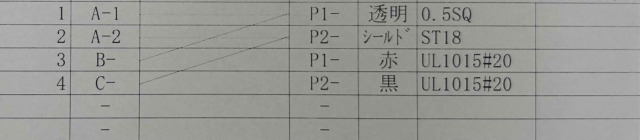

結線図面
